Trioda, pentoda i tetroda – czym się różnią i gdzie się je stosuje? [Przewodnik dla początkujących]

W świecie lamp elektronowych spotykamy się z wieloma rodzajami konstrukcji, które mają kluczowy wpływ na brzmienie, funkcjonalność i zastosowanie tych komponentów w technice audio, radiowej oraz wzmacniaczach gitarowych. Wśród najpopularniejszych typów lamp elektronowych znajdują się trioda, pentoda oraz tetroda – każda z nich charakteryzuje się nieco inną budową wewnętrzną oraz specyficznymi właściwościami elektrycznymi. W tym wpisie przybliżymy, czym różni się lampa elektronowa trioda, lampa elektronowa pentoda i lampa elektronowa tetroda, jakie mają zastosowanie i dlaczego wciąż cieszą się popularnością wśród miłośników lampowego brzmienia.

Choć lampy elektronowe to technologia sięgająca początków XX wieku, to ich rola w audiofilskich systemach, wzmacniaczach gitarowych czy urządzeniach studyjnych wciąż pozostaje nieoceniona. Szczególną uwagę warto poświęcić takim elementom jak trioda, pentoda i tetroda, które różnią się liczbą elektrod oraz funkcjonalnością. Lampa elektronowa trioda zyskała uznanie dzięki prostocie i naturalnemu brzmieniu, lampa elektronowa pentoda – za moc i elastyczność, a lampa elektronowa tetroda – za specyficzne właściwości przydatne w radiotechnice. Zrozumienie tych różnic pozwoli początkującym lepiej dobrać odpowiednie lampy do swoich zastosowań.

W niniejszym artykule omówimy szczegółowo, czym charakteryzuje się trioda, czym wyróżnia się pentoda, a jakie unikalne cechy posiada tetroda. Przyjrzymy się ich budowie, zasadzie działania i praktycznym zastosowaniom w sprzęcie audio, wzmacniaczach gitarowych oraz innych urządzeniach lampowych. Jeśli zastanawiasz się, która lampa elektronowa najlepiej sprawdzi się w Twoim układzie, poznanie różnic pomiędzy lampą elektronową triodą, lampą elektronową pentodą a lampą elektronową tetrodą jest kluczowe. Dzięki temu poradnikowi dowiesz się, jak świadomie wybierać komponenty do swoich projektów audio i elektronicznych.

Budowa i zasada działania lamp elektronowych – trioda, pentoda, tetroda

Lampa elektronowa to kluczowy element wielu klasycznych układów elektronicznych, szczególnie tych związanych z dźwiękiem i radiotechniką. Niezależnie od tego, czy mamy do czynienia z lampą elektronową triodą, lampą elektronową pentodą, czy lampą elektronową tetrodą, każda z tych lamp posiada katodę, anodę i jedną lub więcej siatek sterujących.

Trioda, jako najprostsza z tych konstrukcji, składa się z zaledwie trzech elektrod – stąd jej nazwa. Lampa elektronowa trioda jest znana z liniowej pracy i ciepłego, naturalnego brzmienia, co sprawia, że często stosuje się ją w przedwzmacniaczach lampowych i audiofilskich wzmacniaczach mocy.

Lampa elektronowa tetroda jest rozszerzoną wersją triody – zawiera dodatkową elektrodę, tzw. siatkę ekranującą, która znacząco poprawia wydajność lampy, zmniejsza pojemności pasożytnicze i poprawia stabilność pracy przy wyższych częstotliwościach. Dzięki temu lampa elektronowa tetroda znalazła zastosowanie w układach radiowych, wzmacniaczach wysokiej częstotliwości i nadajnikach radiowych. Dodatkowa siatka pozwala na efektywniejsze sterowanie przepływem elektronów, co zwiększa możliwości wzmacniania sygnału.

Z kolei lampa elektronowa pentoda zawiera aż trzy siatki – siatkę sterującą, siatkę ekranującą oraz siatkę tłumiącą. To właśnie pentoda oferuje najwyższą skuteczność w zakresie wzmocnienia sygnału oraz elastyczność zastosowań. Lampa elektronowa pentoda doskonale sprawdza się we wzmacniaczach gitarowych, urządzeniach audio i nadajnikach radiowych, gdzie liczy się wysoka moc wyjściowa i stabilność. Dzięki zastosowaniu siatki tłumiącej, pentoda eliminuje niepożądane emisje wtórne, co przekłada się na lepsze parametry pracy w porównaniu do triod i tetrod.

Różnice między triodą, pentodą i tetrodą – porównanie kluczowych cech

Podstawową różnicą między lampą elektronową triodą, lampą elektronową pentodą a lampą elektronową tetrodą jest liczba elektrod oraz sposób, w jaki kontrolują one przepływ elektronów pomiędzy katodą a anodą. Trioda, z trzema elektrodami (katoda, anoda, siatka sterująca), zapewnia bardzo liniową pracę i świetną jakość dźwięku, ale jej wzmocnienie jest stosunkowo niskie. Dlatego lampa elektronowa trioda częściej występuje w przedwzmacniaczach i urządzeniach audio, gdzie liczy się czystość brzmienia, a niekoniecznie wysoka moc wyjściowa.

Lampa elektronowa tetroda dodaje dodatkową siatkę ekranującą, która zmniejsza pojemności pasożytnicze i poprawia stabilność pracy przy wyższych częstotliwościach. To sprawia, że tetroda jest bardziej odpowiednia do zastosowań w układach radiowych i nadajnikach, gdzie wymagana jest lepsza kontrola i większa wydajność w zakresie wysokich częstotliwości. Mimo to, lampy elektronowe tetrody nie zawsze dorównują triodom pod względem jakości brzmienia, szczególnie w zastosowaniach audiofilskich.

Najbardziej zaawansowana jest lampa elektronowa pentoda, która dzięki trzem siatkom – sterującej, ekranującej i tłumiącej – zapewnia najwyższe wzmocnienie oraz bardzo dobrą stabilność pracy. Pentoda eliminuje efekt emisji wtórnej, co przekłada się na lepszą charakterystykę pracy przy dużych amplitudach sygnału. Dlatego lampy elektronowe pentody są często wybierane do wzmacniaczy mocy w sprzęcie gitarowym oraz profesjonalnym audio, gdzie liczy się zarówno moc, jak i odporność na zakłócenia.

Zastosowania praktyczne – gdzie i dlaczego stosować triodę, tetrodę i pentodę?

Zastosowanie lampy elektronowej triody

Lampa elektronowa trioda jest szczególnie ceniona w świecie audiofilskim i wszędzie tam, gdzie kluczowe znaczenie ma jakość dźwięku i naturalność brzmienia. Dzięki swojej prostej konstrukcji, trioda charakteryzuje się bardzo liniową pracą, co przekłada się na ciepłe, przyjemne dla ucha brzmienie. To sprawia, że lampy elektronowe triody znajdują zastosowanie przede wszystkim w:

• Przedwzmacniaczach audio – gdzie podkreślają szczegóły dźwięku i nadają mu unikalny charakter.
• Wzmacniaczach Hi-Fi i systemach audiofilskich – idealnych dla miłośników analogowego brzmienia.
• Układach lampowych do odsłuchu studyjnego – gdzie liczy się precyzja odwzorowania sygnału.

Ze względu na ograniczoną moc wyjściową i podatność na zakłócenia, lampa elektronowa trioda jest rzadziej stosowana w końcowych stopniach mocy. Jej zaletą pozostaje natomiast minimalizm i prostota aplikacji, co czyni ją idealną do niewielkich, domowych układów lampowych.

Zastosowanie lampy elektronowej tetrody

Lampa elektronowa tetroda to rozwiązanie pośrednie pomiędzy triodą a pentodą. Dzięki dodatkowej siatce ekranującej, tetroda zapewnia lepszą stabilność i skuteczność wzmacniania sygnału przy wyższych częstotliwościach. To właśnie sprawia, że lampy elektronowe tetrody są szeroko wykorzystywane w:

• Układach radiowych i telekomunikacyjnych – gdzie istotne są stabilność pracy i precyzyjna kontrola przy wysokich częstotliwościach.
• Nadajnikach i odbiornikach radiowych – gdzie tetroda radzi sobie lepiej niż trioda w zakresie dużych częstotliwości.
• Specjalistycznych układach pomiarowych – w zastosowaniach laboratoryjnych i wojskowych.

Chociaż tetroda zapewnia lepszą efektywność w zakresie mocy niż trioda, to w zastosowaniach stricte audiofilskich ustępuje zarówno triodzie, jak i nowocześniejszej pentodzie.

Zastosowanie lampy elektronowej pentody

Lampa elektronowa pentoda jest najbardziej wszechstronna spośród omawianych typów lamp elektronowych. Dzięki swojej skomplikowanej konstrukcji z trzema siatkami, pentoda zapewnia bardzo wysokie wzmocnienie i świetną odporność na zakłócenia. To sprawia, że lampy elektronowe pentody są najczęściej wybierane do:

• Końcowych stopni mocy wzmacniaczy gitarowych – gdzie liczy się nie tylko moc, ale także odporność na sprzężenia zwrotne i stabilność pracy przy dużych amplitudach sygnału.
• Wzmacniaczy audio o dużej mocy – stosowanych w systemach koncertowych i studyjnych.
• Zastosowań profesjonalnych i przemysłowych – gdzie wymagane jest maksymalne wzmocnienie przy ograniczonych wymiarach i złożonych warunkach pracy.

Dzięki dodatkowej siatce tłumiącej, lampa elektronowa pentoda skutecznie eliminuje niepożądane emisje wtórne, co znacząco poprawia jakość sygnału i stabilność pracy. Z tego względu pentody są standardem w wielu wzmacniaczach lampowych, zarówno tych vintage, jak i współczesnych.

Dlaczego pentody lepiej radzą sobie z wysokimi mocami niż triody i tetrody?

Lampa elektronowa pentoda radzi sobie lepiej z wysokimi mocami niż trioda i tetroda przede wszystkim dzięki swojej zaawansowanej konstrukcji, w której zastosowano aż trzy siatki: sterującą, ekranującą i tłumiącą. To właśnie siatka tłumiąca, unikalna dla lamp elektronowych pentod, skutecznie eliminuje emisję wtórną, czyli niepożądany przepływ elektronów powracających do katody z anody. W lampie elektronowej tetrodzie ten efekt znacząco ograniczał stabilność pracy przy wyższych napięciach i mocach, dlatego pentoda zyskała przewagę, oferując znacznie wyższą efektywność i odporność na zjawiska pasożytnicze. Dzięki temu lampy elektronowe pentody znajdują szerokie zastosowanie w końcowych stopniach mocy wzmacniaczy lampowych, gdzie kluczowe znaczenie ma zarówno wysoka moc wyjściowa, jak i stabilność pracy przy dużych amplitudach sygnału.

Dodatkowym atutem, który sprawia, że lampa elektronowa pentoda radzi sobie lepiej z wysokimi mocami niż trioda czy tetroda, jest bardziej efektywne wykorzystanie napięcia anodowego. Dzięki dodatkowym siatkom, pentoda może pracować przy znacznie wyższym współczynniku wzmocnienia, co pozwala uzyskać większą moc wyjściową przy tej samej wartości napięcia zasilania. W przypadku triod, których charakterystyka pracy jest bardzo liniowa, ale jednocześnie mniej wydajna pod kątem mocy, uzyskanie wysokiego wzmocnienia wymaga znacznie większego napięcia anodowego, co jest mniej praktyczne w nowoczesnych układach. Dlatego to właśnie lampy elektronowe pentody dominują w konstrukcjach wzmacniaczy gitarowych i audio o dużej mocy, oferując optymalne połączenie wysokiego wzmocnienia, stabilności i odporności na zakłócenia.

Jakie są różnice w brzmieniu wzmacniaczy lampowych opartych na triodach, tetrodach i pentodach?

Różnice w brzmieniu wzmacniaczy lampowych opartych na lampach elektronowych triodach, tetrodach i pentodach wynikają przede wszystkim z budowy tych lamp oraz sposobu, w jaki kontrolują przepływ elektronów i kształtują sygnał. Lampa elektronowa trioda znana jest z wyjątkowo naturalnego, ciepłego i „organicznego” brzmienia. Jej bardzo liniowa charakterystyka pracy sprawia, że wzmacniacz lampowy na triodach cechuje się przejrzystością, bogactwem harmonicznych i subtelnym, przyjemnym dla ucha nasyceniem dźwięku. Z tego powodu triody są szczególnie cenione przez audiofilów oraz fanów czystego, analogowego brzmienia w przedwzmacniaczach oraz niskomocowych wzmacniaczach klasy Hi-Fi.

Z kolei wzmacniacze lampowe oparte na lampach elektronowych tetrodach oraz lampach elektronowych pentodach oferują bardziej agresywne, dynamiczne brzmienie z wyraźnie wyższą mocą wyjściową. Lampa elektronowa tetroda zapewnia nieco bardziej surowy i techniczny charakter dźwięku, często z mniejszą ilością harmonicznych niż trioda, co sprawia, że jest chętniej wybierana do układów radiowych niż do aplikacji audiofilskich. Lampa elektronowa pentoda, szczególnie popularna w wzmacniaczach gitarowych, charakteryzuje się mocnym, pełnym brzmieniem, doskonałą dynamiką i możliwością łatwego uzyskania przesterowania, które jest kluczowe dla rockowego i bluesowego tonu. Dzięki temu wzmacniacze lampowe na pentodach są najczęstszym wyborem gitarzystów poszukujących charakterystycznego, lampowego „pazura” oraz wysokiej mocy przy zachowaniu pełnej kontroli nad barwą dźwięku.

Jakie są zalety i wady lampy elektronowej triody?

Lampa elektronowa trioda to jeden z najstarszych i najprostszych typów lamp elektronowych, który do dziś cieszy się ogromnym uznaniem w świecie audio i hi-fi. Do największych zalet lampy elektronowej triody należy jej wyjątkowo liniowa charakterystyka pracy, co bezpośrednio przekłada się na naturalne, ciepłe i klarowne brzmienie. Triody generują bardzo mało zniekształceń i oferują bogate harmoniczne drugiego rzędu, które są przyjemne dla ludzkiego ucha. Z tego powodu wzmacniacze lampowe na triodach są szczególnie cenione przez audiofilów i miłośników analogowego, lampowego dźwięku, zwłaszcza w przedwzmacniaczach oraz niskomocowych wzmacniaczach klasy high-end. Prostota budowy triody sprawia także, że jest stosunkowo łatwa w aplikacji i dobrze sprawdza się w minimalistycznych układach audio.

Jednak lampa elektronowa trioda nie jest pozbawiona wad, które ograniczają jej zastosowanie w nowoczesnych układach wymagających większej mocy i skuteczności wzmocnienia. Triody oferują stosunkowo niskie wzmocnienie napięciowe i moc wyjściową w porównaniu do bardziej złożonych konstrukcji, takich jak lampy elektronowe tetrody czy lampy elektronowe pentody. Dodatkowo, ze względu na większą pojemność wewnętrzną, triody gorzej sprawdzają się w układach wysokiej częstotliwości i mogą być bardziej podatne na zakłócenia i sprzężenia zwrotne. W praktyce oznacza to, że wzmacniacze lampowe na triodach najlepiej sprawdzają się w zastosowaniach audio o umiarkowanej mocy, gdzie liczy się jakość dźwięku, a niekoniecznie duża moc wyjściowa. Mimo tych ograniczeń, triody pozostają nieodłącznym elementem świata lampowego audio, przyciągając purystów brzmienia swoją niepowtarzalną barwą i muzykalnością.

Dlaczego lampy elektronowe wciąż cieszą się popularnością, mimo rozwoju technologii tranzystorowej?

Pomimo dynamicznego rozwoju technologii tranzystorowej, lampy elektronowe nie tylko nie odeszły w zapomnienie, ale w wielu obszarach przeżywają prawdziwy renesans. Najważniejszym powodem, dla którego lampy elektronowe wciąż cieszą się ogromną popularnością, jest ich unikalne brzmienie, którego nie są w stanie w pełni odwzorować nowoczesne układy półprzewodnikowe. Wzmacniacze lampowe, szczególnie te oparte na triodach, tetrodach i pentodach, oferują ciepłe, pełne harmonicznych i naturalne brzmienie, które szczególnie doceniają audiofile oraz muzycy. Lampa elektronowa wprowadza do sygnału subtelne, muzykalne zniekształcenia, nadając nagraniom i dźwiękom wyjątkową głębię i charakter, którego nie oferują cyfrowe czy tranzystorowe układy.

Oprócz walorów brzmieniowych, lampy elektronowe cenione są także za swoją trwałość w zastosowaniach wysokiego napięcia oraz ich unikalne właściwości elektryczne. Wzmacniacze lampowe znajdują zastosowanie w sprzęcie gitarowym, audiofilskich systemach hi-fi, a także w specjalistycznych układach pomiarowych czy urządzeniach wojskowych, gdzie lampy elektronowe wykazują większą odporność na zakłócenia elektromagnetyczne niż tranzystory. Dodatkowo, dla wielu pasjonatów elektroniki, budowa wzmacniaczy lampowych to nie tylko kwestia techniczna, ale również forma obcowania z klasyczną, analogową technologią o wyjątkowej estetyce i historii. To wszystko sprawia, że lampy elektronowe pomimo rozwoju tranzystorów i układów cyfrowych, wciąż zajmują zaszczytne miejsce w świecie audio, muzyki i elektroniki retro.

Przykłady lamp elektronowych – triody, tetrody i pentody marki JJ Electronic

Wybór odpowiedniej lampy elektronowej do wzmacniacza czy innego układu elektronicznego często wiąże się z koniecznością poznania konkretnych modeli. Marka JJ Electronic, znana z produkcji wysokiej jakości lamp elektronowych, oferuje szeroki wybór modeli obejmujących triody, tetrody i pentody. Poniżej znajdziesz zestawienie popularnych modeli lamp elektronowych JJ Electronic, które zaliczają się do poszczególnych kategorii: trioda, tetroda, pentoda. Taka wiedza przydaje się zarówno początkującym, jak i zaawansowanym konstruktorom wzmacniaczy lampowych, chcącym świadomie dobrać lampy do swoich projektów.

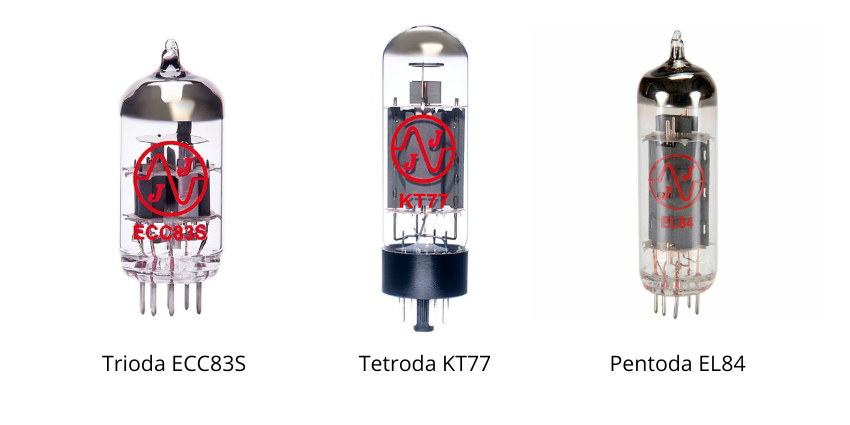

• Triody JJ Electronic, takie jak ECC83S czy ECC81, to popularne lampy elektronowe stosowane głównie w sekcjach przedwzmacniacza w wzmacniaczach gitarowych oraz wzmacniaczach hi-fi. Zapewniają ciepłe, naturalne brzmienie i niskie zniekształcenia.
• Tetroda KT77 to nowoczesna interpretacja klasycznej lampy, łącząca cechy tetrody i pentody – często stosowana w końcowych stopniach mocy.
• Pentody JJ Electronic, takie jak EL34 czy 6L6GC, to klasyki znane z legendarnych wzmacniaczy gitarowych, oferujące mocne brzmienie, szeroki zakres dynamiki i odporność na duże moce wyjściowe.

Czym różni się lampa elektronowa tetroda od triody?

Lampa elektronowa tetroda różni się od lampy elektronowej triody przede wszystkim liczbą elektrod oraz właściwościami elektrycznymi. Trioda posiada trzy elektrody: katodę, anodę i siatkę sterującą, co zapewnia jej prostą budowę i naturalne, liniowe brzmienie, cenione w wzmacniaczach lampowych klasy hi-fi. Lampa elektronowa tetroda jest bardziej zaawansowana – oprócz tych samych trzech elektrod, ma dodatkową siatkę ekranującą, która zmniejsza pojemności pasożytnicze i poprawia stabilność pracy przy wyższych częstotliwościach. Dzięki temu tetroda oferuje wyższe wzmocnienie i lepiej sprawdza się w układach radiowych oraz wysokoczęstotliwościowych, choć jej brzmienie jest mniej ciepłe i naturalne niż w przypadku triody.

Podsumowanie

Podsumowując, lampy elektronowe wciąż zajmują bardzo ważne miejsce w świecie elektroniki, zwłaszcza w konstrukcjach audio i wzmacniaczach gitarowych. Każdy z popularnych typów – lampa elektronowa trioda, lampa elektronowa tetroda i lampa elektronowa pentoda – oferuje unikalne cechy, które determinują ich zastosowanie. Triody wyróżniają się prostą budową i ciepłym, naturalnym brzmieniem, przez co są często wybierane do wzmacniaczy hi-fi i systemów audiofilskich. Z kolei tetrody i pentody, dzięki dodatkowym siatkom, oferują wyższe wzmocnienie, lepszą stabilność i większą odporność na zakłócenia, co czyni je idealnymi do wzmacniaczy gitarowych, radiowych oraz innych układów wysokiej mocy.

Wybór między lampą elektronową triodą, tetrodą a pentodą zależy przede wszystkim od przeznaczenia i oczekiwanego efektu brzmieniowego. Osoby szukające ciepłego, analogowego dźwięku wybiorą triody, podczas gdy w zastosowaniach wymagających większej mocy i dynamiki lepiej sprawdzą się lampy elektronowe pentody. Z kolei tetrody, choć obecnie rzadziej stosowane w audio, nadal znajdują miejsce w sprzęcie radiowym i profesjonalnych układach wysokiej częstotliwości. Znajomość tych różnic i zalet pozwala świadomie dobierać lampy elektronowe do konkretnych zastosowań, co jest kluczowe zarówno dla początkujących, jak i doświadczonych konstruktorów wzmacniaczy lampowych.
