Elektronika i okablowanie gitary – kompletny przewodnik dla początkujących

2025-02-13
Elektronika i okablowanie gitary – kompletny przewodnik dla początkujących

Elektronika gitary elektrycznej to kluczowy element wpływający na brzmienie instrumentu. Wielu początkujących gitarzystów skupia się na wyborze odpowiednich przetworników, wzmacniacza czy efektów gitarowych, zapominając o roli samego okablowania i komponentów elektronicznych. Właściwe połączenie potencjometrów, przełączników i kabli ma ogromny wpływ na sygnał dźwiękowy, dlatego warto zrozumieć podstawowe zasady ich działania. W tym poradniku wyjaśnimy, jak działa elektronika gitary, jakie elementy są niezbędne i jak poprawnie wykonać okablowanie instrumentu.

Dobrze zaprojektowany układ elektryczny w gitarze nie tylko eliminuje szumy i zakłócenia, ale również pozwala w pełni wykorzystać potencjał przetworników. Znajomość takich pojęć jak impedancja, pojemność czy lutowanie przewodów pomoże Ci lepiej dostroić swoje brzmienie. Niezależnie od tego, czy chcesz poprawić fabryczne okablowanie swojej gitary, czy zbudować własny układ od podstaw, ten poradnik pomoże Ci zrozumieć, jakie elementy są kluczowe i jak je właściwie dobrać.

Omówimy najważniejsze aspekty związane z elektroniką gitary, w tym rodzaje potencjometrów, kondensatorów i przełączników stosowanych w różnych modelach gitar. Dowiesz się, jakie znaczenie mają kable gitarowe i jak unikać najczęstszych błędów przy ich lutowaniu. Jeśli chcesz poprawić brzmienie swojego instrumentu i uniknąć problemów z niechcianymi szumami, ten artykuł jest dla Ciebie.

Potencjometr

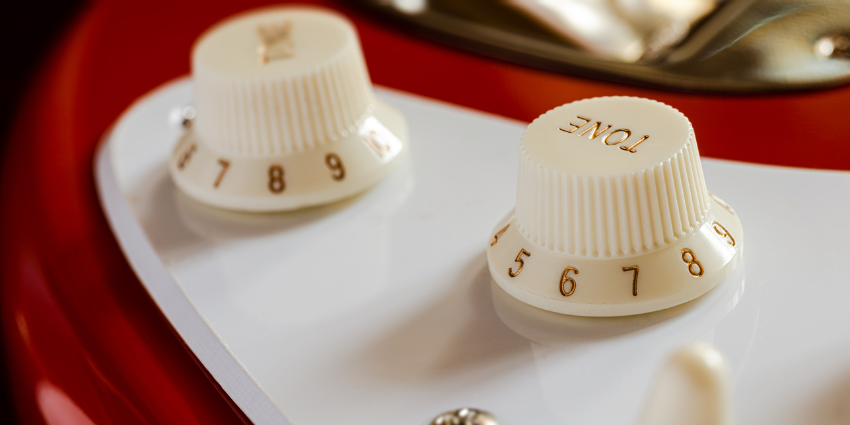

Jak działa potencjometr głośności i tonów w gitarze?

Potencjometr głośności i potencjometr tonów w gitarze elektrycznej to kluczowy element układu elektrycznego, który pozwala na kontrolowanie brzmienia instrumentu. Potencjometr głośności działa na zasadzie zmiany rezystancji w obwodzie, co reguluje ilość sygnału wysyłanego do wzmacniacza. Gdy gałka głośności jest całkowicie odkręcona, sygnał przechodzi bez żadnych ograniczeń. Natomiast przy zmniejszaniu głośności rezystancja rośnie, co powoduje stopniowe tłumienie sygnału, aż do całkowitego jego zaniku. Warto pamiętać, że jakość potencjometru oraz sposób jego podłączenia mogą wpływać na klarowność dźwięku i ogólne brzmienie gitary.

Potencjometr tonów działa nieco inaczej, ponieważ zamiast regulować głośność, modyfikuje on barwę dźwięku poprzez sterowanie ilością wysokich częstotliwości. W typowym układzie jest on połączony z kondensatorem, który filtruje górne pasmo częstotliwości, odcinając je od sygnału wyjściowego. Gdy potencjometr jest ustawiony na maksimum, sygnał przechodzi bez zmian, natomiast przy jego skręcaniu dźwięk staje się coraz bardziej stłumiony i ciepły. Wybór wartości kondensatora oraz charakterystyka potencjometru mają ogromny wpływ na finalne brzmienie gitary, dlatego wielu gitarzystów eksperymentuje z różnymi konfiguracjami w celu uzyskania idealnego tonu.

Czy zmiana kondensatora w tonie wpływa na brzmienie?

Tak, zmiana kondensatora w potencjometrze tonów ma istotny wpływ na brzmienie gitary, ponieważ determinuje, jakie częstotliwości zostaną odcięte od sygnału wyjściowego. Kondensator działa jak filtr dolnoprzepustowy, co oznacza, że jego wartość (wyrażana w mikrofaradach – µF) decyduje o ilości wysokich tonów usuwanych z sygnału. Standardowe wartości kondensatorów w gitarach elektrycznych to zazwyczaj 0.022µF lub 0.047µF, choć niektórzy gitarzyści eksperymentują również z innymi opcjami. Mniejsza pojemność, np. 0.022µF, pozwala zachować więcej wysokich częstotliwości, co sprawia, że dźwięk pozostaje jaśniejszy. Z kolei większa wartość, np. 0.047µF, bardziej tłumi górne pasmo, nadając brzmieniu cieplejszy i ciemniejszy charakter.

Wybór odpowiedniego kondensatora do potencjometru tonów zależy od stylu muzycznego i osobistych preferencji gitarzysty. Na przykład gitarzyści bluesowi i jazzowi często wybierają większe wartości kondensatorów, aby uzyskać bardziej zaokrąglony i ciepły dźwięk, podczas gdy muzycy rockowi i metalowi preferują jaśniejsze brzmienie, które lepiej przebija się w miksie. Materiał, z jakiego wykonany jest kondensator (np. ceramiczny, foliowy, olejowy), również może mieć subtelny wpływ na charakter barwy dźwięku. Dlatego warto testować różne konfiguracje, aby znaleźć optymalne ustawienie, które najlepiej podkreśli unikalny charakter gitary i przetworników.

Czym różni się potencjometr liniowy od logarytmicznego?

Potencjometr liniowy i potencjometr logarytmiczny różnią się sposobem, w jaki zmieniają rezystancję w zależności od pozycji gałki. Potencjometr liniowy (oznaczany jako "B") działa w sposób proporcjonalny – obrót gałki o 50% powoduje zmianę rezystancji dokładnie o połowę. Oznacza to, że zmiana wartości odbywa się równomiernie na całej skali potencjometru. Tego typu potencjometry są często stosowane w regulacji tonów, ponieważ pozwalają na precyzyjne ustawienie ilości odciętych wysokich częstotliwości. Jednak w przypadku regulacji głośności ich działanie może wydawać się nienaturalne dla ludzkiego ucha, ponieważ percepcja głośności nie jest liniowa, lecz logarytmiczna.

Potencjometr logarytmiczny (oznaczany jako "A") jest dostosowany do sposobu, w jaki słyszymy zmiany głośności – na początku skali zmiana jest bardziej subtelna, a dopiero pod koniec gwałtownie rośnie. Dzięki temu regulacja głośności odbywa się w sposób bardziej naturalny i płynny. Z tego powodu potencjometry logarytmiczne są najczęściej stosowane jako potencjometry głośności w gitarach elektrycznych. Jeśli do regulacji głośności zostanie użyty potencjometr liniowy, zmiany w brzmieniu będą mniej intuicyjne – dźwięk będzie wydawał się bardzo cichy na niskich ustawieniach, a nagle zbyt głośny przy końcu zakresu. Dlatego wybór odpowiedniego rodzaju potencjometru jest kluczowy dla komfortu gry i precyzyjnej kontroli nad sygnałem gitarowym.

Jak dobrać kondensator do potencjometru tonu?

Dobór kondensatora do potencjometru tonu w gitarze elektrycznej zależy przede wszystkim od pożądanego charakteru brzmienia oraz specyfikacji przetworników. Standardowe wartości kondensatorów to 0.022µF i 0.047µF, choć stosuje się również inne opcje. Kondensator 0.022µF jest najczęściej wybierany w gitarach wyposażonych w przetworniki humbucker, ponieważ zachowuje więcej wysokich tonów, co sprawia, że brzmienie jest jaśniejsze i bardziej klarowne. Kondensator 0.047µF jest natomiast popularny w gitarach z przetwornikami single-coil, ponieważ mocniej tłumi wysokie częstotliwości, nadając dźwiękowi cieplejszy i bardziej okrągły charakter. Jeśli zależy Ci na maksymalnej kontroli nad tonem, warto przetestować różne wartości kondensatorów i dostosować je do własnych preferencji.

Oprócz wartości kondensatora, istotny jest także jego rodzaj. W gitarach elektrycznych stosuje się głównie kondensatory ceramiczne, foliowe i olejowe. Kondensatory ceramiczne są najtańszą opcją, ale mogą wpływać na lekko surowe brzmienie. Kondensatory foliowe (np. poliestrowe, polipropylenowe) oferują bardziej naturalny i ciepły dźwięk, dlatego są chętnie wybierane przez gitarzystów. Kondensatory olejowe są uważane za najwyższej jakości, ponieważ zapewniają bogatsze i bardziej organiczne brzmienie, jednak ich cena jest znacznie wyższa. Eksperymentowanie z różnymi rodzajami kondensatorów pozwala precyzyjnie dopasować charakter barwy dźwięku do własnych potrzeb i stylu gry.

Potencjometr

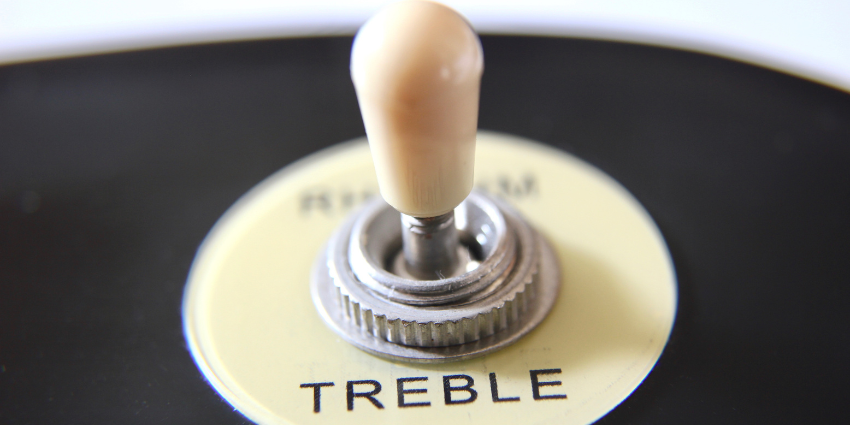

Co oznaczają ustawienia 3-pozycyjnego i 5-pozycyjnego przełącznika?

3-pozycyjny przełącznik i 5-pozycyjny przełącznik w gitarze elektrycznej to element układu elektrycznego, który umożliwia wybór różnych konfiguracji przetworników, wpływając na brzmienie instrumentu. 3-pozycyjny przełącznik jest najczęściej stosowany w gitarach z dwoma przetwornikami, takich jak Gibson Les Paul czy Telecaster. Pozwala on na wybór jednego z trzech ustawień: przetwornik przy mostku, oba przetworniki jednocześnie lub przetwornik przy gryfie. Każde z tych ustawień oferuje inne brzmienie – mostkowy przetwornik zapewnia jasny i agresywny ton, gryfowy daje cieplejsze i pełniejsze brzmienie, a połączenie obu tworzy zbalansowaną barwę dźwięku.

5-pozycyjny przełącznik jest standardem w gitarach typu Stratocaster, które posiadają trzy przetworniki single-coil. Oferuje on pięć różnych kombinacji: mostkowy przetwornik, mostkowy + środkowy, środkowy, środkowy + gryfowy oraz przetwornik gryfowy. Pozycje 2 i 4 pozwalają na połączenie dwóch przetworników jednocześnie, co daje charakterystyczne, szklisto-przejrzyste brzmienie, znane z klasycznych nagrań bluesowych i rockowych. Dzięki większej liczbie ustawień, 5-pozycyjny przełącznik zapewnia większą wszechstronność brzmieniową, pozwalając gitarzystom na łatwe dopasowanie dźwięku do różnych stylów muzycznych.

Czy grubość przewodów w gitarze ma wpływ na brzmienie?

Tak, grubość przewodów gitarowych może mieć wpływ na brzmienie, choć w większości przypadków efekt ten jest subtelny. W gitarach elektrycznych stosuje się przewody o różnej średnicy, ale najważniejszym czynnikiem jest ich rezystancja i ekranowanie. Cieńsze przewody mają wyższą rezystancję, co może minimalnie osłabić sygnał i wpłynąć na ilość wysokich częstotliwości. Z kolei grubsze przewody gitarowe oferują lepsze przewodnictwo, co może poprawić klarowność dźwięku, zwłaszcza w przypadku długich tras sygnałowych. Choć różnice mogą być niewielkie, wielu gitarzystów oraz lutników zwraca uwagę na jakość okablowania, aby zapewnić jak najlepszą transmisję sygnału.

Ekranowanie przewodów gitarowych jest równie istotne jak ich grubość, ponieważ wpływa na eliminację szumów i zakłóceń. Wysokiej jakości ekranowane przewody redukują wpływ zakłóceń elektromagnetycznych, co jest szczególnie ważne w przypadku gitar wyposażonych w przetworniki single-coil, które są bardziej podatne na szumy. Stosowanie dobrze ekranowanych, średniej grubości przewodów pomaga zachować pełnię brzmienia i ograniczyć straty sygnału. Dlatego przy modyfikacji elektroniki gitary warto wybierać wysokiej jakości przewody o odpowiednim przekroju, które zapewnią najlepszą jakość dźwięku i odporność na zakłócenia.

Jak działa system coil split i czy warto go zamontować w gitarze?

System coil split to funkcja w gitarze elektrycznej, która pozwala na rozłączenie jednej cewki w przetworniku humbucker, zmieniając go w pojedynczy single-coil. Standardowy humbucker składa się z dwóch cewek połączonych szeregowo, co eliminuje szumy i zapewnia mocne, pełne brzmienie. Aktywacja coil split (zazwyczaj za pomocą push-pull potencjometru lub przełącznika) odcina jedną z cewek, pozostawiając aktywną tylko drugą, co skutkuje jaśniejszym, bardziej szklistym tonem zbliżonym do klasycznych przetworników single-coil. Dzięki temu system ten zwiększa wszechstronność gitary, umożliwiając uzyskanie zarówno tłustych, ciepłych brzmień humbuckera, jak i bardziej klarownych, dynamicznych tonów single-coil.

Czy warto zamontować coil split w gitarze? To zależy od preferencji gitarzysty oraz stylu muzycznego. Jeśli chcesz uzyskać większą elastyczność brzmieniową, coil split może być świetnym rozwiązaniem, pozwalającym na szybkie przełączanie między dwiema różnymi charakterystykami dźwięku. Jest to szczególnie przydatne w stylach wymagających szerokiej palety tonów, takich jak rock, blues, funk czy fusion. Warto jednak pamiętać, że rozłączona cewka w humbuckerze nie zawsze brzmi identycznie jak prawdziwy single-coil, ponieważ konstrukcja przetwornika i jego magnesy są dostosowane do pracy w układzie humbuckera. Mimo to, coil split jest popularnym ulepszeniem, które może znacząco zwiększyć uniwersalność Twojej gitary.

Jak sprawdzić, czy przełącznik pickupów jest uszkodzony?

Aby sprawdzić, czy przełącznik pickupów w gitarze elektrycznej jest uszkodzony, należy zwrócić uwagę na kilka objawów. Najczęstsze symptomy to przerywany dźwięk, brak sygnału w niektórych pozycjach przełącznika lub pojawianie się trzasków i szumów podczas zmiany przetworników. W pierwszej kolejności warto delikatnie manipulować przełącznikiem i sprawdzić, czy dźwięk zanika lub działa nieregularnie. Jeśli podczas poruszania dźwignią pojawiają się zakłócenia, może to oznaczać zużycie styków lub luźne połączenia lutownicze. Kolejnym krokiem jest wizualna inspekcja – należy sprawdzić, czy przewody nie są odlutowane lub uszkodzone, co może powodować brak kontaktu między elementami układu.

Jeśli problem nie jest widoczny gołym okiem, można sprawdzić przełącznik pickupów multimetrem. Ustaw miernik na tryb pomiaru ciągłości (lub niskiej rezystancji) i przyłóż sondy do odpowiednich styków przełącznika w każdej pozycji. Jeśli w jednej z pozycji nie ma przepływu prądu, oznacza to uszkodzenie przełącznika i konieczność jego wymiany. W niektórych przypadkach problem może wynikać z nagromadzenia kurzu i zabrudzeń, które blokują prawidłowe działanie styków – wówczas można spróbować użyć sprężonego powietrza lub specjalnego środka do czyszczenia styków elektrycznych. Jeśli jednak czyszczenie nie pomaga, wymiana przełącznika będzie najskuteczniejszym rozwiązaniem, aby przywrócić prawidłowe działanie układu gitarowego.

Jaki potencjometr wybrać do przetworników single-coil, a jaki do humbuckerów?

Wybór odpowiedniego potencjometru do przetworników single-coil i humbuckerów ma kluczowy wpływ na brzmienie gitary elektrycznej. Standardowo, przetworniki single-coil najlepiej współpracują z potencjometrami o wartości 250kΩ. Niższa rezystancja sprawia, że część wysokich częstotliwości jest delikatnie tłumiona, co pomaga zredukować ostrość i jasność dźwięku, nadając mu bardziej zbalansowany charakter. Potencjometry 250kΩ są stosowane w gitarach typu Fender Stratocaster i Telecaster, które wykorzystują przetworniki single-coil i charakteryzują się jasnym, szklistym brzmieniem.

Przetworniki humbucker wymagają potencjometrów o wartości 500kΩ, ponieważ mają naturalnie cieplejsze i bardziej nasycone brzmienie. Wyższa rezystancja pozwala zachować więcej wysokich częstotliwości, co zapobiega nadmiernemu przyciemnieniu dźwięku. Potencjometry 500kΩ są powszechnie stosowane w gitarach typu Gibson Les Paul, SG czy PRS, które wykorzystują humbuckery i oferują pełniejsze, bardziej dynamiczne brzmienie. W niektórych przypadkach gitarzyści eksperymentują z potencjometrami 1MΩ, aby uzyskać jeszcze jaśniejszy dźwięk, jednak w większości przypadków standardowe wartości 250kΩ dla single-coil i 500kΩ dla humbuckerów są optymalnym wyborem.

Jak działa potencjometr push-pull i do czego można go wykorzystać?

Potencjometr push-pull to specjalny rodzaj potencjometru stosowanego w gitarach elektrycznych, który łączy standardową funkcję regulacji głośności lub tonów z dodatkowym przełącznikiem aktywowanym przez pociągnięcie lub wciśnięcie gałki. Dzięki temu rozwiązaniu gitarzyści mogą zmieniać konfigurację układu elektrycznego bez konieczności instalowania dodatkowych przełączników. Push-pull potencjometr ma wewnętrzny mechanizm, który działa jak miniaturowy przełącznik DPDT (double-pole, double-throw), co umożliwia różne modyfikacje brzmienia w zależności od sposobu podłączenia.

Zastosowania potencjometru push-pull w gitarze elektrycznej są bardzo różnorodne. Najczęściej wykorzystuje się go do coil split – czyli rozłączania jednej cewki humbuckera w celu uzyskania brzmienia zbliżonego do single-coil. Inne popularne zastosowania to fazowe odwracanie przetworników, co pozwala na uzyskanie cieńszego i bardziej specyficznego brzmienia, oraz seria-równoległe połączenia przetworników, które oferują większą paletę tonalną. Potencjometr push-pull można także wykorzystać do aktywowania dodatkowego przetwornika, przełączania wartości kondensatora w torze tonu lub włączania układów aktywnych, np. boosterów sygnału. Dzięki temu gitarzyści mogą w prosty sposób rozszerzyć możliwości swojego instrumentu bez konieczności instalowania dodatkowych przełączników na korpusie.

Podsumowanie

Elektronika i okablowanie gitary elektrycznej to kluczowe elementy wpływające na jej brzmienie i funkcjonalność. Potencjometry, kondensatory, przełączniki przetworników oraz przewody odgrywają istotną rolę w kształtowaniu dźwięku, a ich odpowiedni dobór i konfiguracja mogą znacząco poprawić jakość sygnału. Wybór między potencjometrami 250kΩ a 500kΩ, zastosowanie systemu coil split, a także użycie potencjometrów push-pull pozwala gitarzystom dostosować brzmienie do własnych preferencji. Warto również pamiętać, że grubość przewodów, ekranowanie i jakość lutowania mogą wpłynąć na klarowność dźwięku i redukcję niepożądanych zakłóceń.

Dla gitarzystów, którzy chcą eksplorować nowe możliwości brzmieniowe, modernizacja elektroniki może być doskonałym rozwiązaniem. Sprawdzenie stanu przełączników pickupów, eksperymentowanie z różnymi wartościami kondensatorów w potencjometrze tonu oraz dobór odpowiedniego okablowania to kroki, które mogą znacząco poprawić działanie instrumentu. Dzięki dobrze dobranym komponentom możliwe jest uzyskanie większej wszechstronności brzmieniowej, co czyni gitarę bardziej funkcjonalną zarówno w studiu, jak i na scenie. Jeśli chcesz maksymalnie wykorzystać potencjał swojego instrumentu, warto zgłębić temat elektroniki gitary i dokonać świadomych wyborów dotyczących jej konfiguracji.
